Razne stezaljke ETICONNECT
Stezaljka je spojni element kojim ostvarujemo učinkovitu žičanu vezu. Spajanje ovisi o tehnici spajanja. U osnovi, stezaljke se dijele na vijčane i opružne. Obnovom programa unaprijeđen je i proširen prodajni program ETI-ja. Nabavili su dvije obitelji s većom paletom proizvoda: vijčane i opružne stezaljke sa širokim izborom pribora i mogućnošću označavanja.
Značajke ETI stezaljki:
- izolirano kućište od poliamidnog materijala UL94-0
- smanjene dimenzije
- patentirani sustav Easy bridge:
- mogućnost korištenja dvije vrste višepolnih spojnih premosnica PTC, nije potrebna dodatna izolacijska zaštita
- dostupan u sivoj boji RAL 7042
- radna temperatura: –40 ÷ +80 °C
- nazivni napon: 1000 V
- ESC-GPA serija energetskih stezaljki, vijčana
- dostupan opsežan skup oznaka
- izolirano kućište od poliamidnog materijala UL94-0
- montaža na montažnu šinu “G32” i “TH/35”, prema standardu IEC 60715
- mogućnost korištenja spojnih mostova
- dostupan u sivoj boji RAL 7042
- izravni spoj Al/Cu vodiča

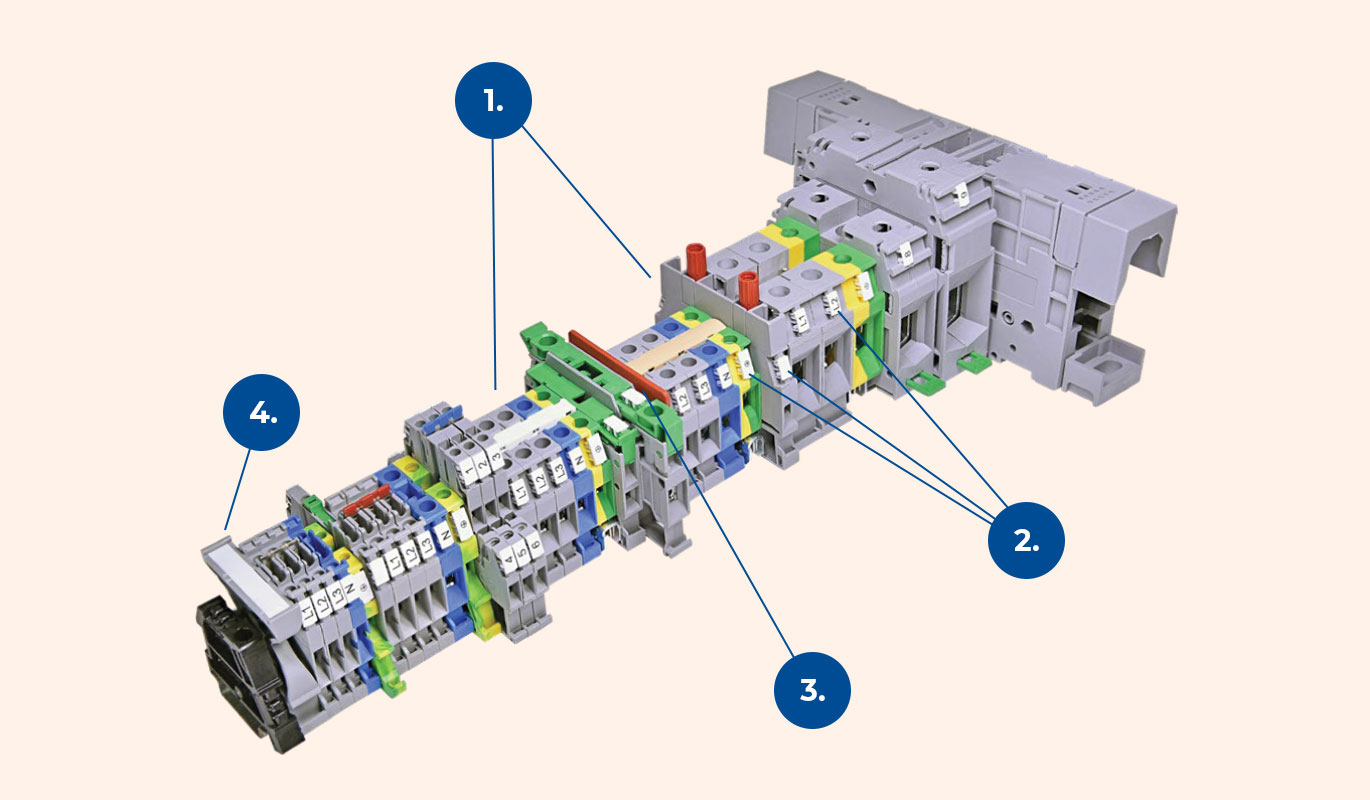

Vijčane stezaljke

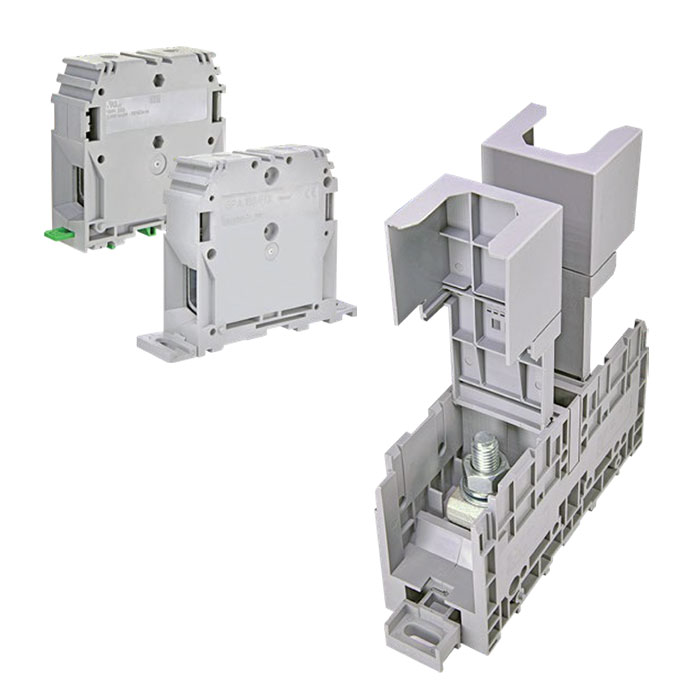

Priključni blokovi za velike struje ESC-GPA, ESC-GPA / FIX i ESCGPM / FIX u sivoj boji (RAL 7042). FIX verzija za montažu na montažnu ploču.
- Poklopna ploča u obliku slova U za zaštitu spojnog mosta od neželjenog kontakta – ESC-PRP/7 i ESC-PRP/8.
- Identične pločice s oznakama za stezaljke nazivnog presjeka 2,5 mm2… 240 mm2: mogućnost ispisa bilo koje oznake na pločici pomoću SmartPrint pisača.
- Podrška za oznake ES-PTM (40 x 16,5) mm, ES-PTMS (40 x 7) mm.
- ESC-DFU pregrade se koriste za lakšu vizualnu navigaciju i dodatnu izolaciju između terminalnih blokova i spojnih premosnika.

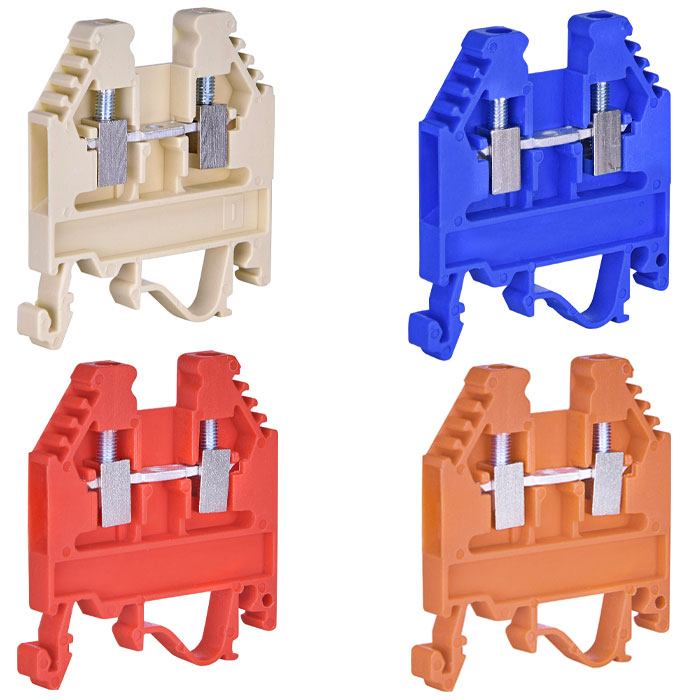

Krajnji pričvrsni elementi ES-BTO (opružni tip), ES-BT/3 (vijčani) koriste se za pričvršćivanje stezaljki za redove na letve TH35. Patentirani Easy bridge sustav s dvije mogućnosti umetanja višepolnog mosta. Bez i sa dodatnom izolacijom. Dostupne su 2, 3 i 10 pune verzije. ESC-POF spojni premosnik, 2-polni na 16-polni za 16 mm2 i 35 mm2. ESC-CBC vijčane stezaljke za vodiče promjera od 0,2 do 50 mm2 u sivoj i plavoj boji.

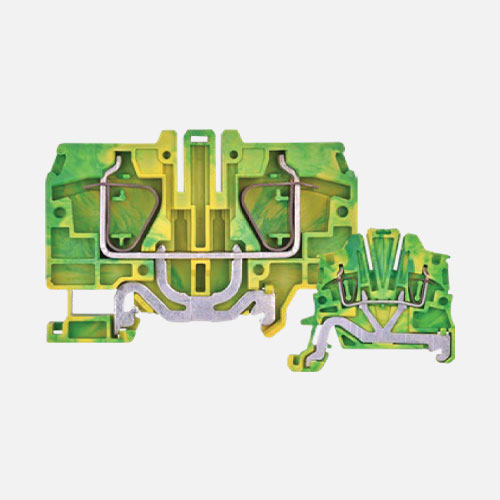

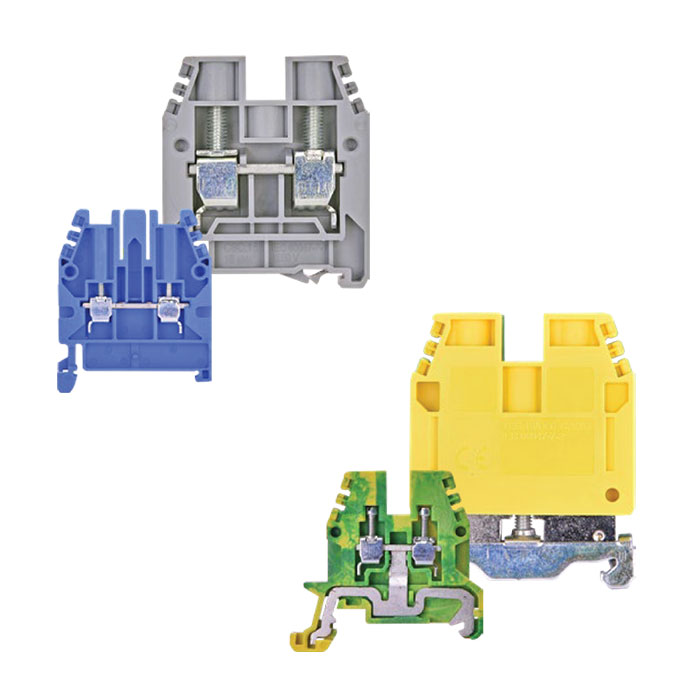

Stezaljka za uzemljenje ESC-TEO i ESC-TEC za vodiče nazivnog presjeka od 0,2 do 95 mm2.

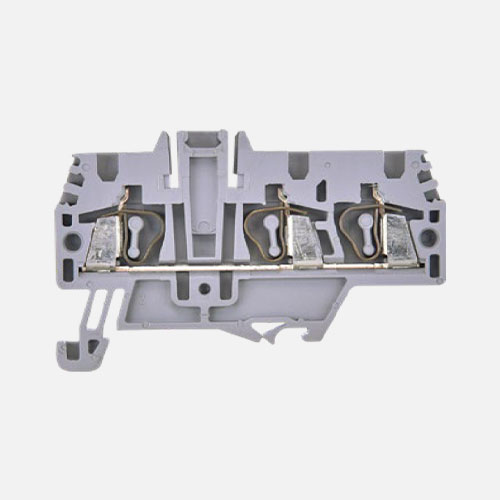

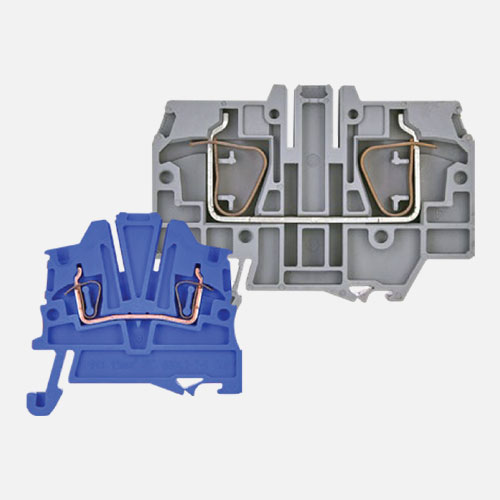

Opružne stezaljke
Stezaljke s oprugom imaju poseban graničnik ugrađen u izolacijsko kućište, koji sprječava prekomjerno rastezanje opruge kao posljedicu nepravilne montaže. Otvori za vodiče u skladu su s IEC 60947-1. Norma se odnosi na presjek koji dopušta umetanje vodiča bilo koje vrste s nominalnim presjekom uključujući i rukavac. Spajanje izvedeno s opružnim stezaljkama odražava maksimalnu pouzdanost i sigurnost. Isključena je mogućnost oštećenja nepripremljenog vodiča s finom žicom. Vodilica se postavlja okomito, što znači kraće vrijeme ugradnje i s time povezane niže troškove. Ovakav način instalacije omogućuje veliku gustoću priključaka čak i na mjestima gdje je prostor ograničen. Za spajanje elemenata dostupni su praktični i sigurni spojni mostovi.
- Podrška za oznake: ES-PTM (40 x 16,5) mm i ES-PTMS (40 x 7) mm.
- Mogu se koristiti različite ploče za označavanje. Mogućnost ispisa pločica SmartPrint printerom.
- ESP-DFH barijere služe za lakšu vizualnu navigaciju i dodatnu izolaciju između stezaljki i spojnih premosnica.
Priključni blokovi nazivnog presjeka od 1,5 mm2 do 16 mm2 mogu se međusobno spojiti našim “Easy Bridge” (ESP-PTC/PTP) sustavom spajanja. Naš ESP-PTC/PTP sustav spajanja spaja brzinu veze, učinkovitost, fleksibilnost i ekonomsku učinkovitost u isto vrijeme. Zajedno s IPXXB unutarnjom montažom, pouzdanost i kvaliteta spojeva su ispred konkurencije.
